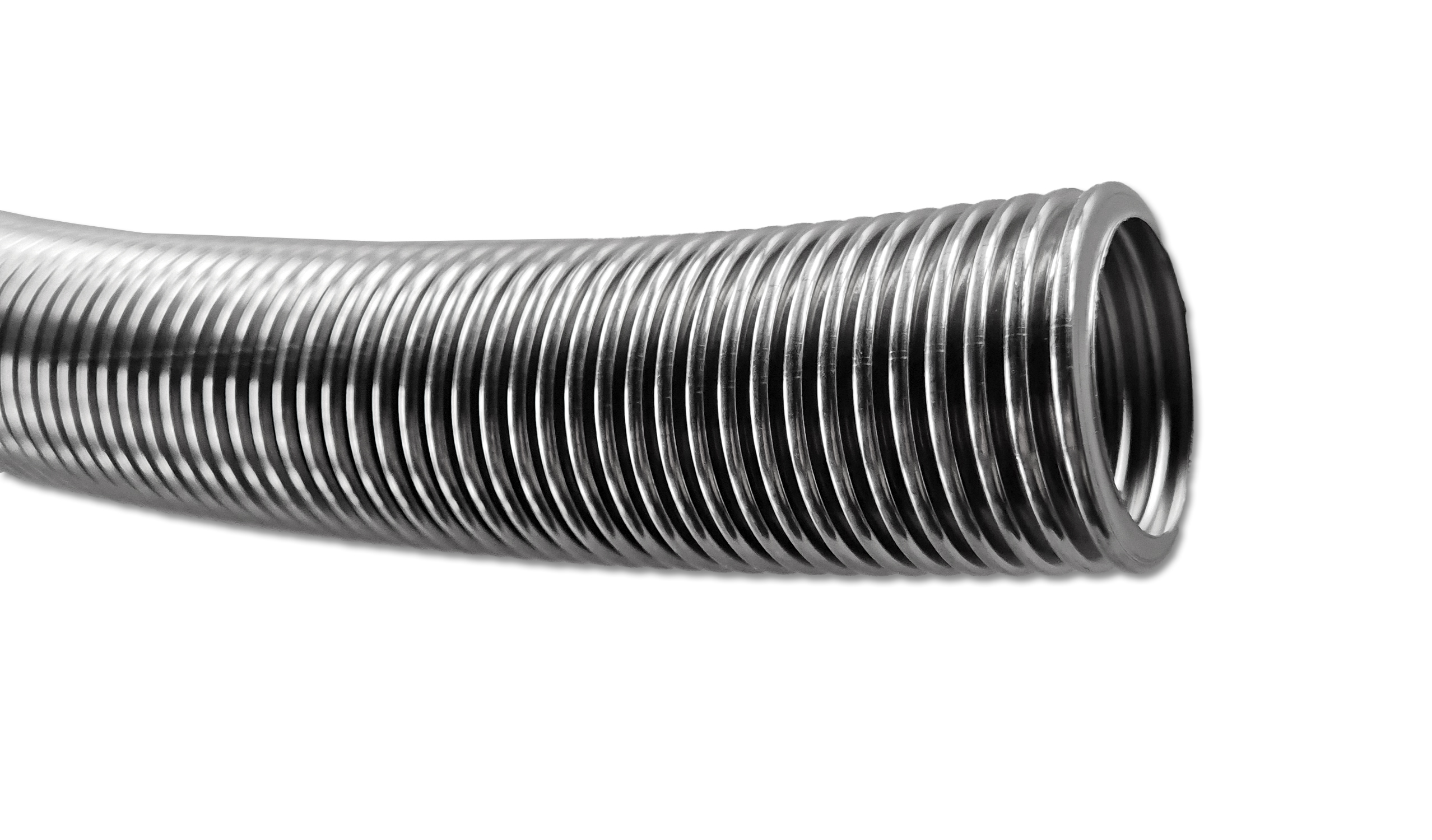

Enggewelltes Edelstahlwellrohr DN 16 (Zuschnittpreis/lfm)
3,71 €*
In Kürze wieder verfügbar
3,71 € *
| Gesamtpreis Zubehör | 0,00 € |
Produktinformationen "Enggewelltes Edelstahlwellrohr DN 16 (Zuschnittpreis/lfm) "
Erhältlich in den Größen DN8, DN12, DN16, DN20, DN25
INFOS
Unser Edelstahlwellrohr ist sehr flexibel und eignet sich hervorragend für bogenreiche Installationen – ideal für Heizungs- oder Solaranlagen sowie für Wärmetauscher.
Es reduziert den Montageaufwand erheblich. Einfach abschneiden, Verschraubung aufflanschen – fertig. Durch seine hohe Flexibilität ist es vielseitig einsetzbar, z. B. in Luftschächten, Schornsteinen, auf Dächern, im Keller oder als flexibles Abgasrohr bzw. Kabelschutzschlauch.

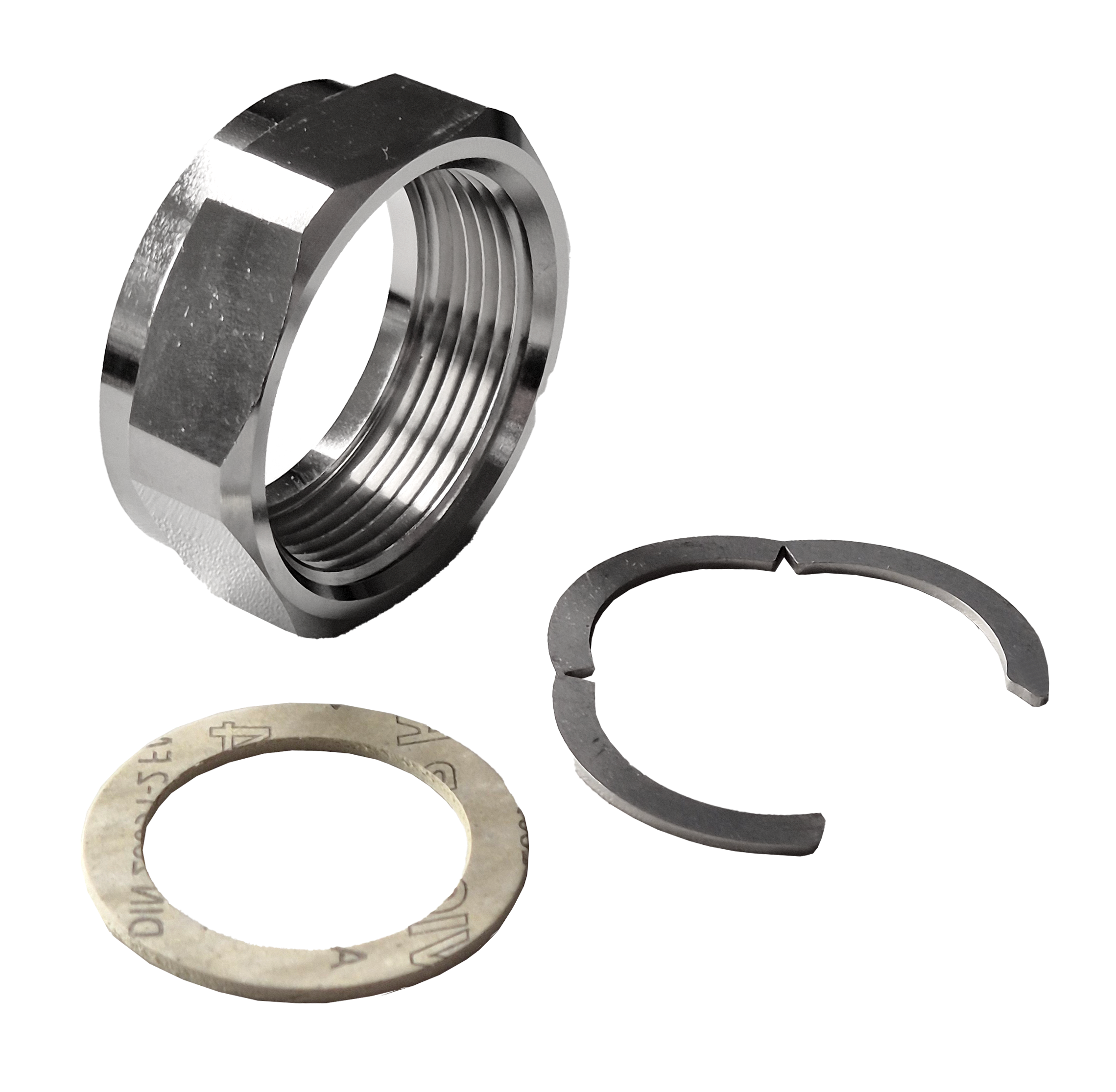

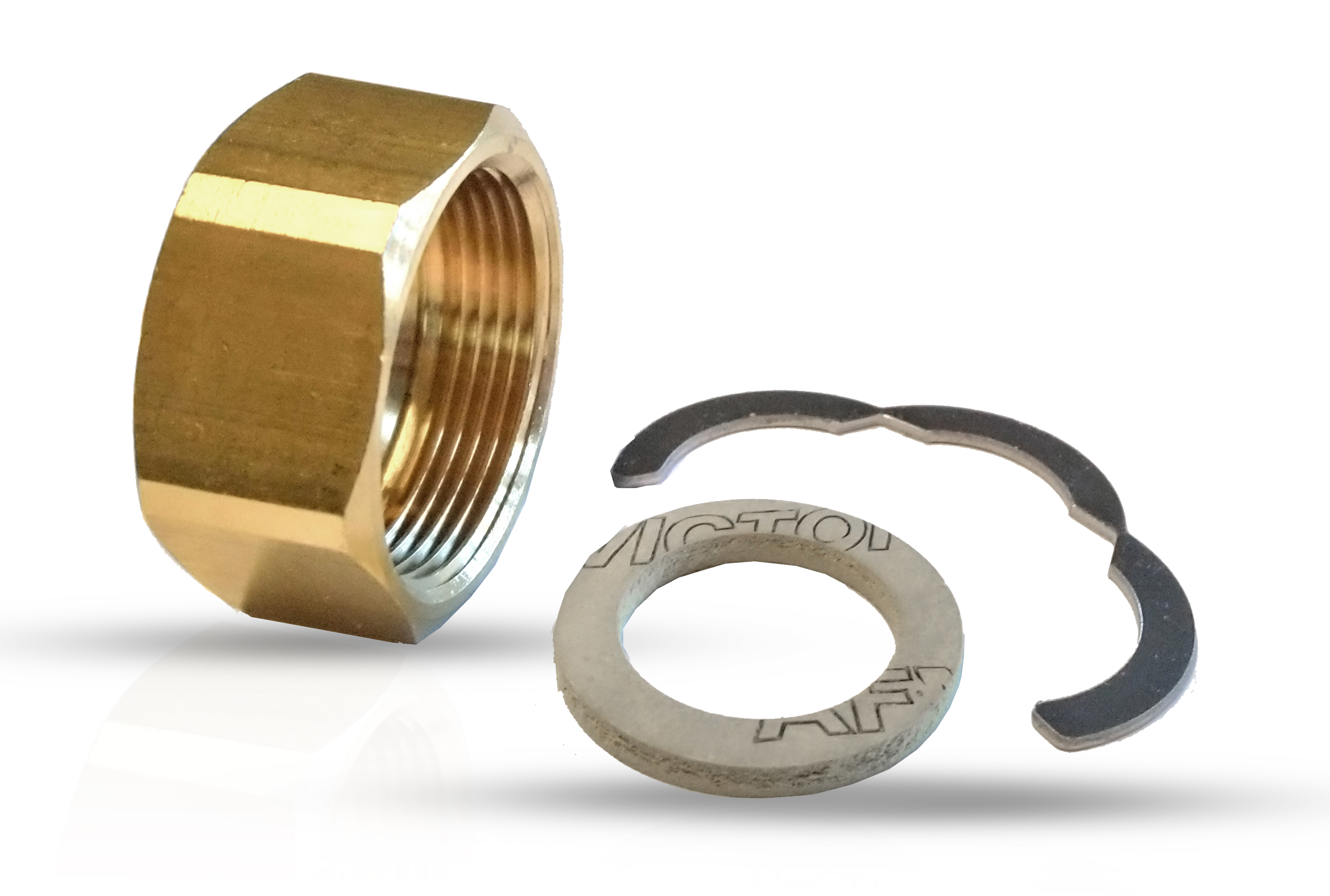

Passende Verschraubungen finden Sie in der Kategorie Verschraubungen & Verbinder. Für eine werkzeuglose Montage empfehlen wir unsere Schnellverschraubungs-Sets.
Anleitung zum Rohr selbst konfigurieren: Hier geht's zum Video"Sie können die Verschraubungen auch direkt von uns montieren lassen. Hier bestellen.
Bitte wählen Sie zusätzlich die gewünschten Verschraubungen und legen Sie diese mit in den Warenkorb.
Edelstahlwellrohre müssen mit flachdichtenden Verbindern (Doppelnippel, Reduzierstücke) montiert werden. Ausnahme: Schnellverschraubungen benötigen keine Flachdichtung.
Für Solaranlagen empfehlen wir unsere flexiblen Solarleitungen mit Isolierung, Fühlerkabel und 4 Anschlussverschraubungen.
Poolheizung:
Der Trend: Poolheizung mit Wellrohr & Feuerfass.
Die Verwendung des Wellrohrs liegt in Ihrer Verantwortung.
Nicht geeignet für chlorhaltiges Wasser. Keine Empfehlung unsererseits.
Für Feuerkontakt empfehlen wir ein inneres Schutzblech zwischen Feuerquelle und Rohr.
TECHNISCHE DETAILS
Material:
Größen DN8–DN25: Edelstahl 1.4404 (Aisi 316L, V4A)
Größe DN80: Edelstahl AISI 321 (V2A)
| DN | Wandstärke / Typ | D | d | D2 | H | Wellen /m | Toleranz (D-d) | Ovalität | Innenvolumen | Oberfläche | Arbeitsdruck 20°C | Min. Biegeradius mm | Nom. Biegeradius mm | Gewicht g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 0,15 Eng | 16,2 | 12,2 | 17 | 3 | 333 | ±0,2 | ±0,2 | 0,160 dm³ | 0,079 m² | 12 | 20 | 140 | 106 |
| 12 | 0,15 Weit | 15,8 | 11,8 | 16,8 | 3,6 | 275 | ±0,2 | ±0,2 | 0,146 dm³ | 0,067 m² | 16 | 20 | 165 | 90 |
| 16 | 0,18 Eng | 21,6 | 16,3 | 3,7 | 270 | ±0,2 | ±0,2 | 0,279 dm³ | 0,112 m² | 8 | 28 | 160 | 176 | |
| 16 | 0,18 Weit | 21,1 | 16,4 | 22,3 | 4,8 | 208 | ±0,2 | ±0,2 | 0,274 dm³ | 0,086 m² | 10 | 25 | 195 | 137 |
| 20 | 0,20 Eng | 24,9 | 18,8 | 26 | 4,4 | 227 | ±0,2 | ±0,2 | 0,366 dm³ | 0,126 m² | 5 | 32 | 170 | 217 |
| 20 | 0,18 Weit | 26,4 | 20,9 | 28,5 | 5,2 | 192 | ±0,2 | ±0,2 | 0,442 dm³ | 0,112 m² | 10 | 30 | 225 | 180 |
| 25 | 0,20 Eng | 31,5 | 24,8 | 32,4 | 3,6 | 278 | ±0,2 | ±0,3 | 0,599 dm³ | 0,201 m² | 4 | 40 | 190 | 350 |
| 25 | 0,20 Weit | 31,7 | 25,2 | 33,4 | 5,5 | 181 | ±0,2 | ±0,3 | 0,639 dm³ | 0,148 m² | 6 | 35 | 260 | 248 |
| 32 | 0,22 Eng | 41,1 | 33,7 | 42,4 | 4,2 | 238 | ±0,3 | ±0,3 | 1,089 dm³ | 0,260 m² | 3 | 50 | 260 | 480 |
| 32 | 0,22 Weit | 39,6 | 32,8 | 41,2 | 5,4 | 185 | ±0,3 | ±0,3 | 1,244 dm³ | 0,238 m² | 4 | 40 | 300 | 380 |
| 40 | 0,25 Eng | 49,8 | 40,8 | 51,3 | 5,5 | 181 | ±0,3 | ±0,3 | 1,601 dm³ | 0,298 m² | 2,5 | 60 | 300 | 620 |
| 50 | 0,25 Eng | 60,4 | 51,5 | 62,3 | 6,4 | 156 | ±0,3 | ±0,3 | 2,473 dm³ | 0,329 m² | 1,5 | 70 | 320 | 670 |
| maximal Abtrommellängen - Edelstahlwellrohr | |
| Dimension | Länge |
| DN8 | 250 m |
| DN12 | 150 m |
| DN16 | 150 m |
| DN20 | 100 m |
| DN25 | 60 m |
| DN32 | 40 m |
| DN40 | 30 m |
| DN50 | 10 m |
| maximale Längen mit Montage der Verschraubungen (ohne Isolierung) | |
| Dimension | Länge |
| DN8 | 50 m |
| DN12 | 50 m |
| DN16 | 50 m |
| DN20 | 50 m |
| DN25 | 50 m |
| DN32 | 10 m |
| DN40 | 10 m |
| DN50 | 10 m |
| maximale Längen mit Montage der Verschraubungen und Isolierung | |||
| Dimension | 13mm Iso | 19mm Iso | 25mm Iso |
| DN8 | 10m | 10m | 10m |
| DN12 | 10m | 10m | 10m |
| DN16 | 10m | 10m | 5m |
| DN20 | 10m | 10m | 5m |
| DN25 | 10m | 10m | 5m |
| DN32 | 5m | 5m | 5m |
| DN40 | 5m | 5m | 5m |
| DN50 | x | x | x |
Fragen Sie auch nach unseren günstigen Konditionen bei Abnahme von kompletten Trommeln.
Vorteile der Eigenlagerung:
- Projektbezogenes Abschneiden der benötigten Länge
- Höhere Gewinnspanne durch kostengünstigen Einkauf
- Keine Lieferzeit
Bei Zuschnitten (Länge auf Kundenwunsch) handelt es sich um Sonderanfertigungen (Ausgenommen: 20, 30 und 50 m).
Sehen Sie auch unsere vormontierten Kollektorverbinder. Inklusive 2 Flachdichtungen – sofort einbaufertig!
Warn-/ Sicherheitshinweise
Sollte zu diesem Artikel ein produktspezifische Datenblatt vorliegen, so finden Sie dies im Downloadbereich.
Wir arbeiten mit Hochdruck daran, diesen Bereich für alle Produkte zu füllen.
Grundsätzlich gilt:
Bei der Verwendung von Wellrohr ist darauf zu achten, dass die Ränder sehr scharfkantig sind und es bei der Verarbeitung zu Schnittverletzungen führen kann. Daher sind während der Verarbeitung des Wellrohrs stets geeignete Handschuhe und Gesichtsschutz zu tragen.
Frage : Ist das Wasser Trinkwasser geeignet?
Von : einem Kunden
Antwort des Shopbetreibers:
Grundsätzlich ja, aber es gibt folgendes zu beachten:
Insbesondere bei Trinkwasserleitungen kommt es durch schnellschließende Auslaufarmaturen häufig zu Druckstößen mit verschiedenen Folgen:
- Geräuschentwicklung (Schlägen) im Bereich der Leitungsführung
- Teilweise Druckspitzen im Bereich des mehrfachen des üblichen Betriebsdrucks -> Schadensrisiko.
- Extremer Wechselbeanspruchung von Rohrleitungen, Armaturen etc. mit der Gefahr von Ermüdungsbrüchen auch bei ansonsten ausreichend dimensionierten Bauteilen.
Link zu einem Fachbeitrag dazu: Mehr lesen
Außer den Wasserschlagdämpfern (beispielsweise von Caleffi) gibt es weitere mögliche Maßnahmen zur Begrenzung von Druckstößen:
- Ausgleichsbehälter (Ausdehngefäße) in der Nähe der schließenden Armatur
- Überdruckventile in der Nähe der schließenden Armatur
- Armaturen mit langsamerem Schließvorgang Ggf. kombiniert mit gedrosselten Durchflussmengen/Fließgeschwindigkeiten
