Rücklaufanhebung (3/4" - 1 1/4")

Überwachung der Rücklauftemperatur (z. B. bei Festbrennstoff-Heizanlagen). Öffnet erst bei der voreingestellten Mindestrücklauftemperatur und verhindert damit die "Kondensationsbildung". genaue Temperatursteuerung des Rücklaufwassers simple Montage ohne Notwendigkeit eines Stellventils einfache Wartung, falls nötig Art. Nr. DN Kvs Öffnungs­temperatur Anschluss A [mm] B [mm] C [mm] D [mm] Gewicht [kg] RAH-34056 20 3,2 55 ± 2°C Rp ¾" 70 42 42 46 0,53 RAH-34060 20 3,2 60 ± 2°C Rp ¾" 70 42 42 46 0,53 RAH-10055 25 9 55°C ± 5°C Rp 1" 93 34 69 47 0,84 RAH-10060 25 9 60°C ± 5°C Rp 1" 93 34 69 47 0,84 RAH-10070 25 9 70°C ± 5°C Rp 1" 93 34 69 47 0,84 RAH-54055 32 14 55°C ± 4°C Rp 1¼“ 105 38 75 55 1,4 RAH-54060 32 14 60°C ± 4°C Rp 1¼“ 105 38 75 55 1,4 RAH-54070 32 14 70°C ± 4°C Rp 1¼“ 105 38 75 55 1,4 Was ist eine thermische Rücklaufanhebung? Bei Heizanlagen mit Festbrennstoffen (z. B. Holzvergaser-, Pellet- oder Scheitholzkessel) muss die Rücklauftemperatur des Heizwassers eine bestimmte Mindesttemperatur nicht unterschreiten. Kommt zu kaltes Wasser aus dem Heizkreis zurück in den Kessel, kühlt es die Kesselwände lokal so stark ab, dass der im Rauchgas enthaltene Wasserdampf an den Innenflächen kondensiert. Diese Kondensationsbildung führt zusammen mit im Rauchgas enthaltenen Schwefel- und Chlorverbindungen zu Korrosion (Versottung) und kann die Lebensdauer des Kessels erheblich verkürzen. Die thermische Rücklaufanhebung wirkt als selbsttätiges thermostatisches Mischventil: Solange das zurückströmende Heizungswasser kälter ist als die eingestellte Öffnungstemperatur, leitet das Ventil einen Teil des heißen Vorlaufwassers direkt in den Rücklauf zurück (Kurzschluss- bzw. Beimischkreis). Dadurch wird das zum Kessel zurückfließende Wasser auf die Mindesttemperatur angehoben, bevor es überhaupt in den Kessel eintritt. Erst wenn die Rücklauftemperatur den eingestellten Wert erreicht bzw. übersteigt, öffnet das Ventil vollständig und lässt das Wasser regulär durch den Heizkreislauf zirkulieren. Vorteile gegenüber klassischen Lösungen Im Unterschied zu klassischen Rücklaufanhebungen mit motorisiertem 3-Wege-Mischer und externer Regelung arbeitet dieses Ventil rein thermostatisch – also ohne Strom, Stellantrieb oder Regelelektronik. Das macht die Montage besonders einfach: Es wird direkt in die Rücklaufleitung eingebaut, benötigt keine zusätzliche Bypassdrossel und keine elektrische Ansteuerung. Da keine beweglichen elektronischen Bauteile verbaut sind, reduziert sich auch der Wartungsaufwand auf ein Minimum – im Bedarfsfall lässt sich das Ventil einfach reinigen oder tauschen.

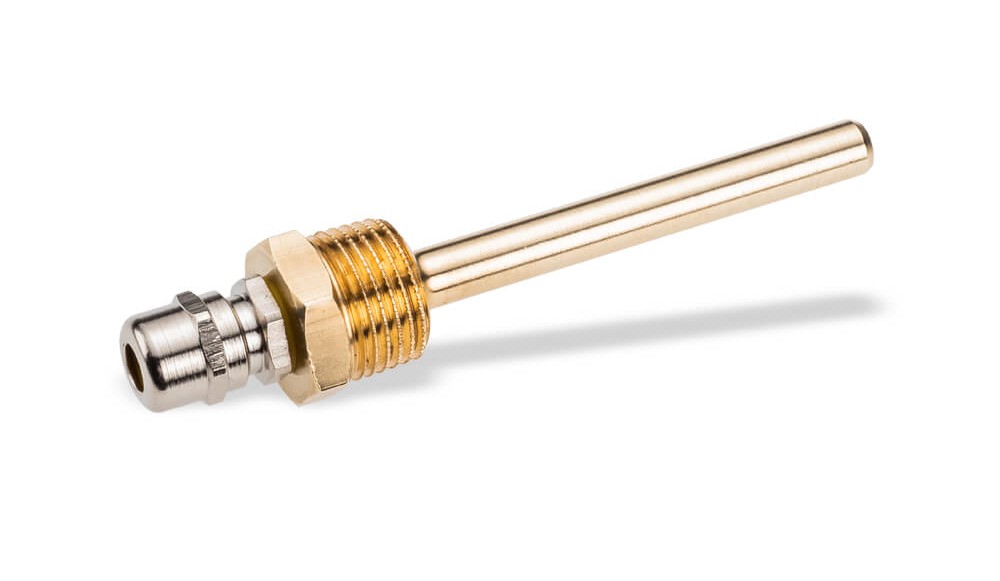

Tauchhülse Messing mit Metall-Kabelverschraubung (z.B. für Kollektor)

Material: Messing präzise gefertigt, um einen guten Wärmeübergang zum Sensor zu gewährleisten Innendurchmesser: 6 mm 1/2“ Außengewinde SW22 Innengewinde PG7 für die mitgelieferte Zugentlastung Eine Tauchhülse wird benötigt, um einen Temperaturfühler – zum Beispiel den Kollektorfühler einer Solaranlage – sicher und trocken im Rohr oder Kollektor zu platzieren, ohne dass er in direkten Kontakt mit der Flüssigkeit kommt. Der Fühler wird einfach in die Tauchhülse eingeschoben und misst so zuverlässig die Temperatur des Mediums, kann aber jederzeit gewechselt oder ausgetauscht werden, ohne dass die Anlage geöffnet oder entleert werden muss. Das spart Zeit bei Wartung und Austausch und schützt den empfindlichen Fühler gleichzeitig vor Druck und Verschmutzung.

Lötwasser (Flussmittel 50ml) Pinseldose

Füll- und Abdrückpumpe mit Anschlüssen 1/2"IG

Zur Druckprüfung, Befüllung und Dichtheitsprüfung von Solaranlagen, Fußbodenheizungen etc.   Preiswerte Präzisionspumpe mit folgenden Eigenschaften: integriertes Manometer, 12 L Vorratsbehälter, max. Arbeitsdruck 60 bar, 1/2" Anschluss. Maße: H=500 x B=190 x T=140 mm Der 1,5m Schlauch befindet sich mit im Lieferumfang!

Einschraub-Elektro-Heizstab 9 kW für AC-THOR 9s Heizstabregler, 3-phasig 1 1/2" AG, 3x 230 V, zur Nutzung überschüssiger PV-Energie

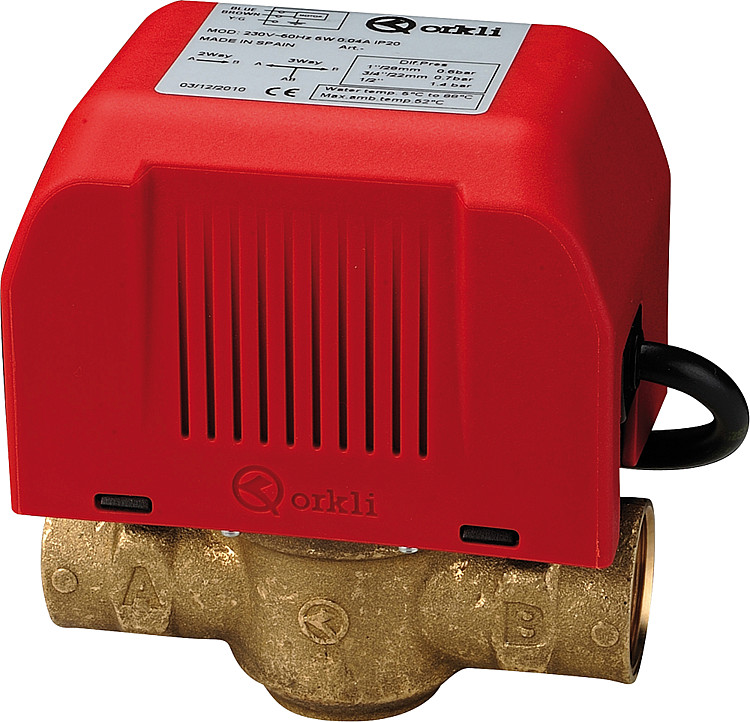

Durchgangsventil 1" IG mit Motor (Solar + Heizung) 230V kvs ca. 2,4

Das motorisierte Durchgangsventil von ORKLI (VDG-23010) mit 1" Innengewinde ist für die automatische Steuerung von Heizungs- und Solarkreisen ausgelegt. Über den 230-V-Motor lässt sich der Durchfluss zuverlässig öffnen oder schließen. Damit eignet sich das Ventil unter anderem zur Ansteuerung von Heizkreisen, Warmwasserkreisen und anderen wasserführenden Anlagenteilen. Das Ventil verfügt über einen Kvs-Wert von ca. 2,4 m³/h und eine Rücklauffeder. Dadurch ist es für die Ansteuerung über 2-Punkt-Regler geeignet. Eine manuelle Betätigung ist ebenfalls möglich und erleichtert beispielsweise das Befüllen oder Warten der Anlage. Technische Daten Anschluss: 1" Innengewinde Bauart: 2-Wege-Durchgangsventil Motorantrieb: elektrisch Betriebsspannung: 230 V / 50 Hz Kvs-Wert: ca. 2,4 m³/h Mit Rücklauffeder Manuelle Betätigung möglich Geeignet für Solar- und Heizungsanlagen Produktnummer: VDG-23010 Gewicht: ca. 0,86 kg Wofür wird das Ventil verwendet? Das motorisierte 1"-Durchgangsventil dient dazu, den Durchfluss in einer Heizungs- oder Solaranlage elektrisch zu schalten. Der Stellmotor übernimmt die Betätigung des Ventils, sodass sich beispielsweise Heizkreise, Warmwasserkreise oder andere wasserführende Bereiche automatisch öffnen und schließen lassen. Die 230-V-Ausführung kann mit geeigneten Steuerungen und Regelgeräten für Heizungs- und Solaranlagen eingesetzt werden. Die integrierte Rücklauffeder ermöglicht die Ansteuerung über einen 2-Punkt-Regler. Für Montage, Befüllung und Wartung kann das Ventil auch manuell betätigt werden.

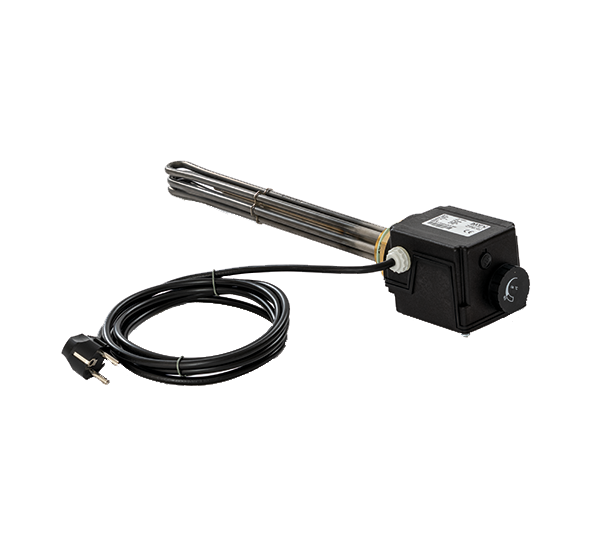

Einschraub-Elektro-Heizstab 3 kW für AC-THOR Heizstabregler, 1-phasig 1 1/2" AG, zur Nutzung überschüssiger PV-Energie, nicht brauchwassergeeignet

Elektro-Heizstab f. Brauchwasser 6 kW / 400 V (Dreieck), 1 1/2" isoliert m. Thermostat u. STB, Tauchtiefe 590 mm (120 mm unbeheizt); inkl. Flachdichtung

Manometer (0-10 bar) stehend, 1/4"

Magnesium-Kettengliedanode mit 8 mm-Gewindestift 4 Glieder, l = ca. 700 mm (auch für isolierten Kopf geeignet)

Anoden dienen dem Schutz von emaillierten Speichern vor Korrosion. Es kann zwischen Magnesiumanoden, die sich verbrauchen und dann ersetzt werden müssen, und weitgehend wartungsfreien Fremdstromanoden unterschieden werden. Letztere benötigen eine Steckdose - der Stromverbrauch ist gering. Mangesiumanoden führen wir in isolierter und in nicht isolierter Form. Die nicht isolierten benötigen keine separate Kabelverbindung zum Speicher, müssen allerdings zur Überprüfung ausgebaut werden. Die isolierten wiederum müssen über ein Kabel mit dem Speichermetall verbunden werden und können per Messgerät oder noch eleganter per "Anodentestanzeige" ohne Ausbau geprüft werden.

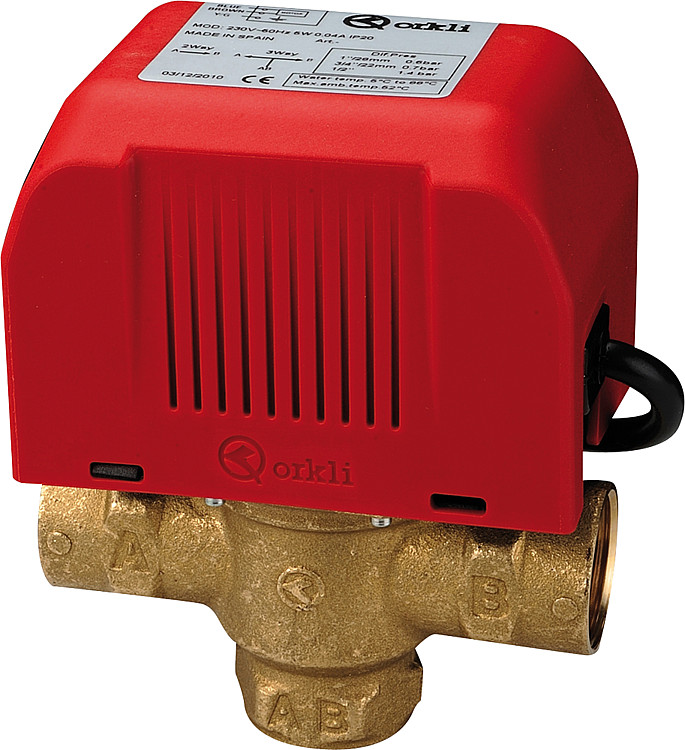

3-Wege-Ventil 3/4"IG mit Motor (Solar + Heizung) 230 V kvs ca. 2,4

Solar-Dreiwegeventil 3/4"IG mit Motorantrieb, 230V (mit Aussengewinde).Kompakte Einheit bestehend aus Ventilkörper mit aufgesetztem Motorantrieb zur Steuerung von Heiz- und Warmwasserkreisen.Bei Stromausfall oder Befüllung der Anlage Handbetätigung möglich.Technische Daten:• Betriebsdruck max.: 10 Bar• Differenzdruck max.:- DN 15 (1/2“) = 1,4 Bar- DN 20 (3/4“) = 0,7 Bar- DN 25 (1“) = 0,6 Bar• Betriebstemperatur: -20 bis + 160°C• Betriebsspannung: 230 V/AC• Leistungsaufnahme: 6 W• Öffnung-/Schließzeit ca.: <12 Sek./6 Sek. • Medium: Wasser mit bis zu 50% Glykolanteil• Material Ventilkörper: Messing• Material Padel: EPDM• Kabellänge: 0,6 m

3-Wege-Kugelhahn L-Bohrung 3 x 3/4"IG

• Für Installationen im Bereich Druckluft, Wasser, Dampf, Lösungsmittel, Heizöl und Kraftstoffe• Betriebsdruck: DN 8 (1/4“) - DN 50 (2“) maximal 40 bar• Temperaturbereich: -10 °C bis +100 °C• Körper: Messing vernickelt• Kugel: Messing verchromt• Dichtung: Teflon• Durchgang: reduziert• Durchflussrichtung beliebig• Lage der Kugelbohrung ist an Einfräsungen am Spindelvierkant ersichtlich• Stopfbuchsmutter muss in zeitlichen Abständen nachgezogen werden• Ausführung L-Bohrung• Nicht für Brauch- / Trinkwasser zu verwenden• Temperaturbereich: -10 bis +100 °C• Körper: Messing vernickelt• Durchgang: reduziert• L-Bohrung

Pumpenkabel für PWM-Signal (z. B. für Wilo Yonos Para oder Grundfos UPM3)

ZW-Profi-Solarfüllstation m. Behälter, elektrischer Pumpe mit Filter, inkl. Schäuche

Solarcheck Mobilcenter Kompakt P80 Zur Spülung, Befüllung und Wartung mit gleichzeitiger Entlüftung von geschlossenen Systemen (z. B. : Solaranlagen, Fußboden- und Wandheizungen) Eingebauter Feinfilter (mit Schauglas) zur Feinfilterung Stabile Luftreifen Durchgehender Bügelgriff Abnehmbarer 30 l Behälter mit Füllstand Leistungsstarke Kreiselpumpe (230 V / 750 W) Förderleistung: max. 30 l/min 2 x 3 m Anschlussschläuche mit Schlauchanschlüssen Max. Mediumtemperatur 60 °C Pumpe: 230 Volt, 5 bar ½“ PVC-Gewebe-Schlauch Gewicht (leer) 22 kg Maße (HxBxT): 76-100-110 x 49 x 51 cmVerpackungsmaße (HxBxT): 80 x 40 x 50 cm

Anodenkopf 1" für isolierte Montage (Set mit Dichtung)

Passend zu den Universalanoden mit 8 mm (vgl. Magnesiumanoden bzw. Kettengliedanoden  isoliert).

Sicherheitsventil 2,5 bar mit Manometer (0-4 bar)

Anodenkopf 1 1/4" für isolierte Montage (Set mit Dichtung)

Passend zu den Universalanoden mit 8 mm (vgl. Magnesiumanoden bzw. Kettengliedanoden  isoliert).

Sicherheitsventil SOLAR 8 bar, 1/2" (bis 50 kW)

Sicherheitsventil für Solaranlagen – verchromtes Messing Das Sicherheitsventil für Solaranlagen sorgt für zuverlässigen Druckausgleich und schützt deine Solarthermie- oder Heizungsanlage vor gefährlichen Überdrücken. Erreicht das System den eingestellten Ansprechdruck, öffnet sich das Ventil automatisch und leitet überschüssigen Druck sicher ab. Damit wird die Lebensdauer deiner Anlage verlängert und Schäden an Bauteilen wie Wärmetauschern, Speichern oder Rohrleitungen verhindert. Vorteile Robustes, verchromtes Messing-Gehäuse – langlebig & korrosionsbeständig Einfache Montage dank IG-IG Anschlüssen (PN 10) Temperaturbeständig von -30 °C bis +160 °C Geeignet bis 50 % Glykolgehalt – ideal für Solarthermie Vergrößerter Ablauf für sichere Druckentlastung TÜV-geprüft gemäß SV100 7.7 Technische Daten ArtikelSicherheitsventil für Solaranlagen GehäuseMessing, verchromt AnschlüsseIG-IG, PN 10 Temperaturbereich-30 ÷ 160 °C Max. Glykolgehalt50 % Entleerungsleistung1/2” – bis 50 kW • 3/4” – bis 100 kW ZertifizierungTÜV SV100 7.7 (Nr. TüV SV 07 2009 · SOL · H · p.) Einsatzbereiche Dieses Sicherheitsventil ist für Solarthermie-Anlagen, Heizsysteme und Warmwasserspeicher ausgelegt. Es sorgt für maximale Betriebssicherheit und zuverlässigen Druckabbau in allen relevanten Anwendungen. FAQ Warum ist ein Sicherheitsventil in der Solaranlage notwendig? Es schützt das System vor gefährlichen Überdrücken, indem es automatisch öffnet und den Druck entweichen lässt. Welchen Glykolanteil verträgt das Ventil? Das Ventil ist geeignet für Glykolmischungen bis zu 50 %. Welcher Temperaturbereich ist möglich? Von -30 °C bis +160 °C – ideal für wechselnde Bedingungen in Solarsystemen. Welche Entleerungsleistung bietet das Ventil? 1/2” bis 50 kW • 3/4” bis 100 kW.

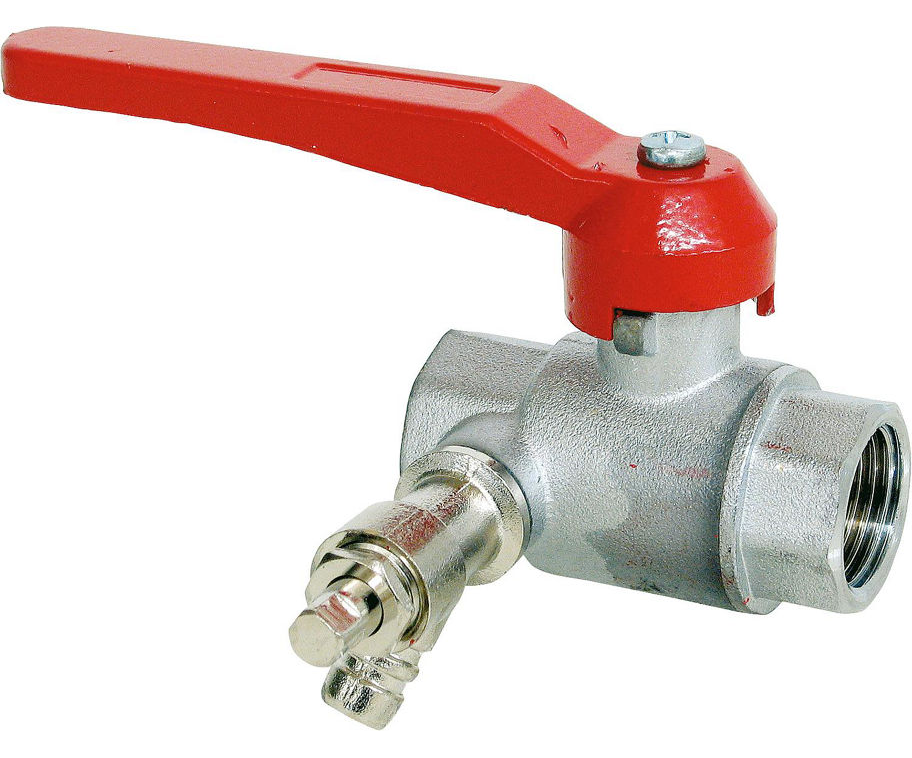

Absperrkugelhahn 2 x 1"IG mit Entleerung (ohne Druckanzeige)

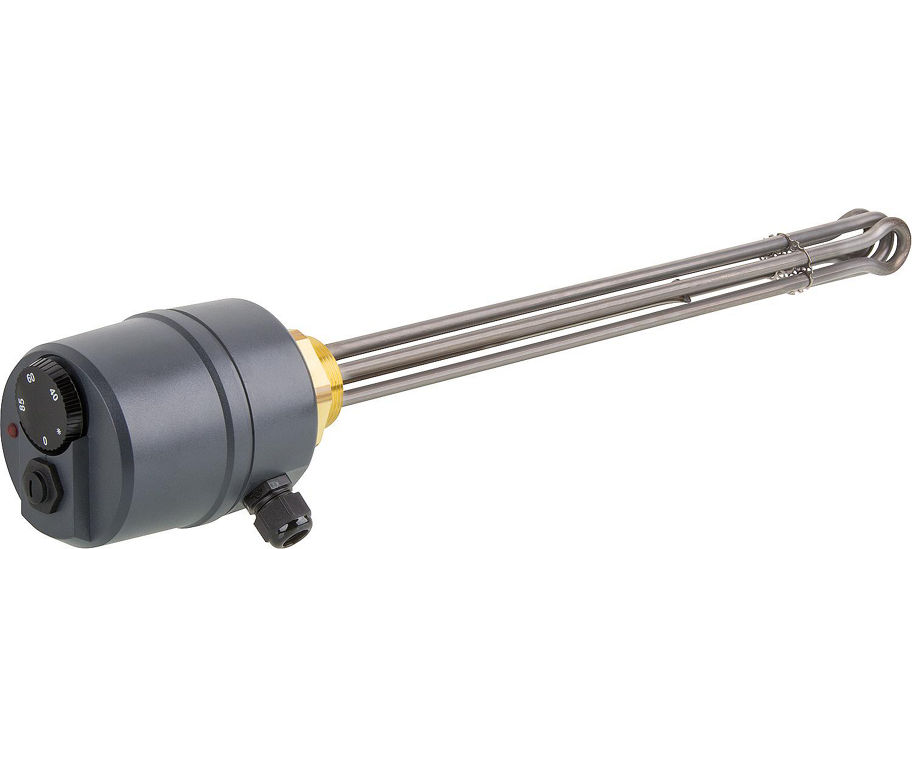

Elektro-Heizstab 2 kW für Brauchwasser / Heizung, 1x 230 V, 1 1/2" mit Thermostat und STB, Tauchtiefe 310 mm, isoliert

Isolierter Heizstab / Einschraubheizkörper 2 kW Anwendungsgebiete Trinkwasser / Brauchwasser Heizungswasser emaillierte Speicher Technische Daten Gewinde: G 1 ½" unbeheizte Länge: 100 mm Betriebsdruck: max. 10 bar mit Temperaturregler und Sicherheitstemperaturbegrenzer Regeltemperatur: 0-85 °C Abschalttemperatur: 110 °C - 10 K Einbau waagerecht in eine Gewindemuffe mit geeigneten Dichtmitteln Länge der Einschraubmuffe muss kleiner als die unbeheizte Zone sein muss mit einem seperaten FI-Schutzschalter abgesichert werden ab etwa 12°dH muss der Einschraubheizkörper regelmäßig entkalkt werden

Sicherheitsventil SOLAR 6 bar, 3/4" (bis 100 kW)

Sicherheitsventil für Solaranlagen – verchromtes Messing Das Sicherheitsventil für Solaranlagen sorgt für zuverlässigen Druckausgleich und schützt deine Solarthermie- oder Heizungsanlage vor gefährlichen Überdrücken. Erreicht das System den eingestellten Ansprechdruck, öffnet sich das Ventil automatisch und leitet überschüssigen Druck sicher ab. Damit wird die Lebensdauer deiner Anlage verlängert und Schäden an Bauteilen wie Wärmetauschern, Speichern oder Rohrleitungen verhindert. Vorteile Robustes, verchromtes Messing-Gehäuse – langlebig & korrosionsbeständig Einfache Montage dank IG-IG Anschlüssen (PN 10) Temperaturbeständig von -30 °C bis +160 °C Geeignet bis 50 % Glykolgehalt – ideal für Solarthermie Vergrößerter Ablauf für sichere Druckentlastung TÜV-geprüft gemäß SV100 7.7 Technische Daten ArtikelSicherheitsventil für Solaranlagen GehäuseMessing, verchromt AnschlüsseIG-IG, PN 10 Temperaturbereich-30 ÷ 160 °C Max. Glykolgehalt50 % Entleerungsleistung1/2” – bis 50 kW • 3/4” – bis 100 kW ZertifizierungTÜV SV100 7.7 (Nr. TüV SV 07 2009 · SOL · H · p.) Einsatzbereiche Dieses Sicherheitsventil ist für Solarthermie-Anlagen, Heizsysteme und Warmwasserspeicher ausgelegt. Es sorgt für maximale Betriebssicherheit und zuverlässigen Druckabbau in allen relevanten Anwendungen. FAQ Warum ist ein Sicherheitsventil in der Solaranlage notwendig? Es schützt das System vor gefährlichen Überdrücken, indem es automatisch öffnet und den Druck entweichen lässt. Welchen Glykolanteil verträgt das Ventil? Das Ventil ist geeignet für Glykolmischungen bis zu 50 %. Welcher Temperaturbereich ist möglich? Von -30 °C bis +160 °C – ideal für wechselnde Bedingungen in Solarsystemen. Welche Entleerungsleistung bietet das Ventil? 1/2” bis 50 kW • 3/4” bis 100 kW.

Magnesiumanode D=22mm L=900mm (ohne Kopf) Gewinde M8x30

Anoden dienen dem Schutz von emaillierten Speichern vor Korrosion. Es kann zwischen Magnesiumanoden, die sich verbrauchen und dann ersetzt werden müssen, und weitgehend wartungsfreien Fremdstromanoden unterschieden werden. Letztere benötigen eine Steckdose - der Stromverbrauch ist gering. Mangesiumanoden führen wir in isolierter und in nicht isolierter Form. Die nicht isolierten benötigen keine separate Kabelverbindung zum Speicher, müssen allerdings zur Überprüfung ausgebaut werden. Die isolierten wiederum müssen über ein Kabel mit dem Speichermetall verbunden werden und können per Messgerät oder noch eleganter per "Anodentestanzeige" ohne Ausbau geprüft werden.

Speicherfühler KTY, 2 m Kabellänge bis 90 °C, kurzzeitig bis 100 °C, 2000 Ω / 25 °C

Halbleitercharakteristik 2000 Ω / 25°C, zulässiger Temperaturbereich 0°C bis 90°C, kurzzeitig bis 100°C, Fühlerkappe 6 x 20 mm   Widerstandswerte KTY: a { text-decoration: none; color: #464feb; } tr th, tr td { border: 1px solid #e6e6e6; } tr th { background-color: #f5f5f5; } Temp. [°C] 0 10 20 25 30 40 50 60 70 80 90 100 R(KTY) [Ω] 1630 1772 1922 2000 2080 2245 2417 2597 2785 2980 3182 3392

Elektro-Heizstab f. Heizung & Edelstahl-Speicher 6 kW / 3x 230 V (Stern), 1 1/2" mit Thermostat und STB, Tauchtiefe 450 mm; inkl. Flachdichtung
